PLC線性轉換指令的應用

發布于:2017-03-03 22:03來源:鵬普科技 作者:一顆牙 點擊: 次
     PLC中線性轉換指令主要是將兩組數字量所對工程量分別填入相應的寄存器，線性指令會根據這兩點來確定一條直線，之后過來的數字量都會根據這條線性比例自行轉換成工程量，使數字量轉換成工程量變得更加的便捷，對編程者而言省去復雜的加減乘除換算，使程序更加整潔。

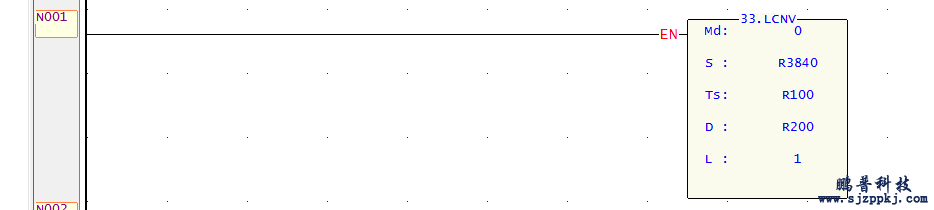

     以上圖永宏PLC中的33號線性轉換為例，假如外部溫度變送過來0-20MA的電流信號，熱電阻溫度范圍為0-100度，怎樣在觸摸屏上顯示出實際的溫度來：
MD：為選取的轉換模式。
S ：為要轉換的數字量，也就是模擬量模塊轉換過來的數字量。
TS：為兩個點的起始緩存器，R100=0，R101=16383，R102=0，R103=100。這樣就讓其自行換算出比例值。
D：轉換后的工程值存儲區。將這個緩存器直接放到觸摸屏上就可顯示實際的溫度。
L：要轉換的個數。
